【クラコ】ハイガード　HGL-4040

厨房用防火風量調節ダンパー

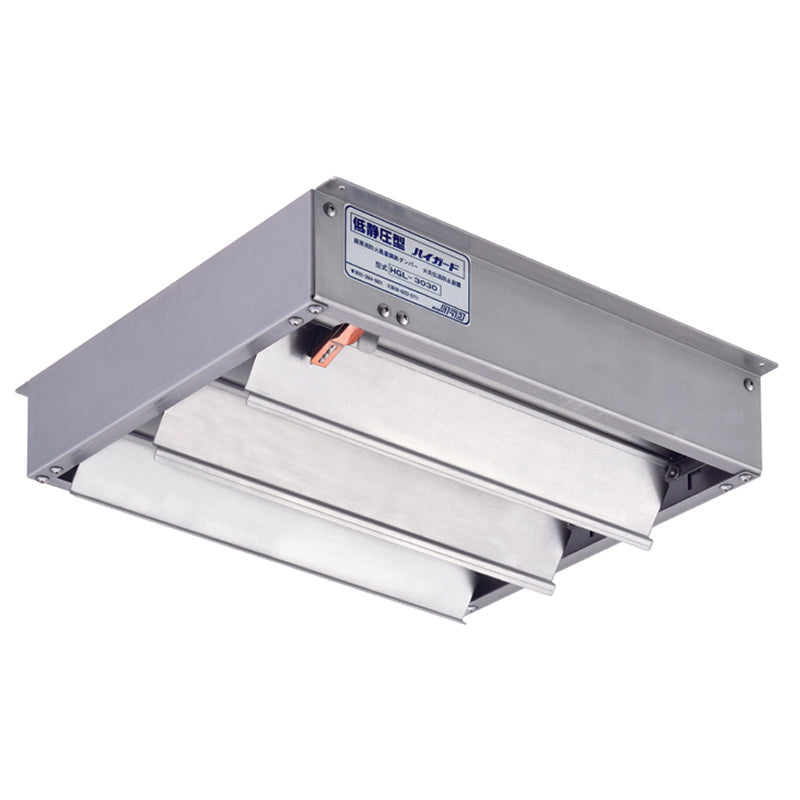

低静圧　ハイガード　HGL-4040

◆従来ダンパーより、羽形状の改良を行い、静圧が大幅に減少しました。
　また外寸法は同一ながら開口面積を約1.2〜1.35倍大きくしております。
　

＜特徴＞
１．ダブルチェックグリスフィルタ適合品です。
　　　グリスフィルタとセットされ、ダンパーの選定は簡単です。

２．排気ダクトにダンパースベースは不要
　　　ダブルチェックグリスフィルタに内蔵出来る為、ダンパー取付のスペースは必要ありません。

３．機構部構造の簡略化
　　　ダンパー開閉と風量調整が容易に出来ます。

４．国土交通省適合品
　　　(財)日本建築総合試験所の「温度ヒューズ連動閉鎖装置の作動及び不作動」
　　「防火ダンパー漏煙」試験に合格した国土交通省「ダンパー構造基準」適合品です。

５．東京消防庁の技術基準適合品
　　　東京消防庁「厨房設備に付属する天蓋及び排気ダクト」技術基準適合品です。
　　　材質は全て1.5ｍｍステンレス鋼板を使用しています。

６．オールステンレス
　　　オールステンレス化により錆びる心配はなくなりました。
　　　湯気の発生する天蓋にも使用できます。

７．作動温度精度の向上
　　　熱感知部に高精度温度ヒューズを採用し、作動精度が飛躍的に向上しました。
　　　(作動温度185℃）

＜仕様＞
１．天井取付穴　Φ4.5
２．ダンパー着脱ボルト　M4

＜寸法＞

型式	適用ダクト 開口寸法mm	外寸法mm		内寸法mm		開口寸法mm		取付・脱着寸法mm		重量 kg	開口面積 m2
		A	B	C	D	E	F	G	H
HGL-4040	400×400	470	460	441	420	428	387	467	223	5.7	0.1656

＜ハイガードダンパー型式選定の方法＞
●ハイガードダンパーのみ使用する場合は、ダクト寸法とハイガードダンパーの内寸との対比で表より
　　ハイガードの型式を選定します。
　【例】ダクト寸法400�o×300�oの場合、ハイガード内寸441�o×320�oが最も適当となります。
